DC 12V 4通道 MT8870 DTMF音调信号解码器 电话语音遥控继电器开关模块 LED电机智能家居

Packing list :

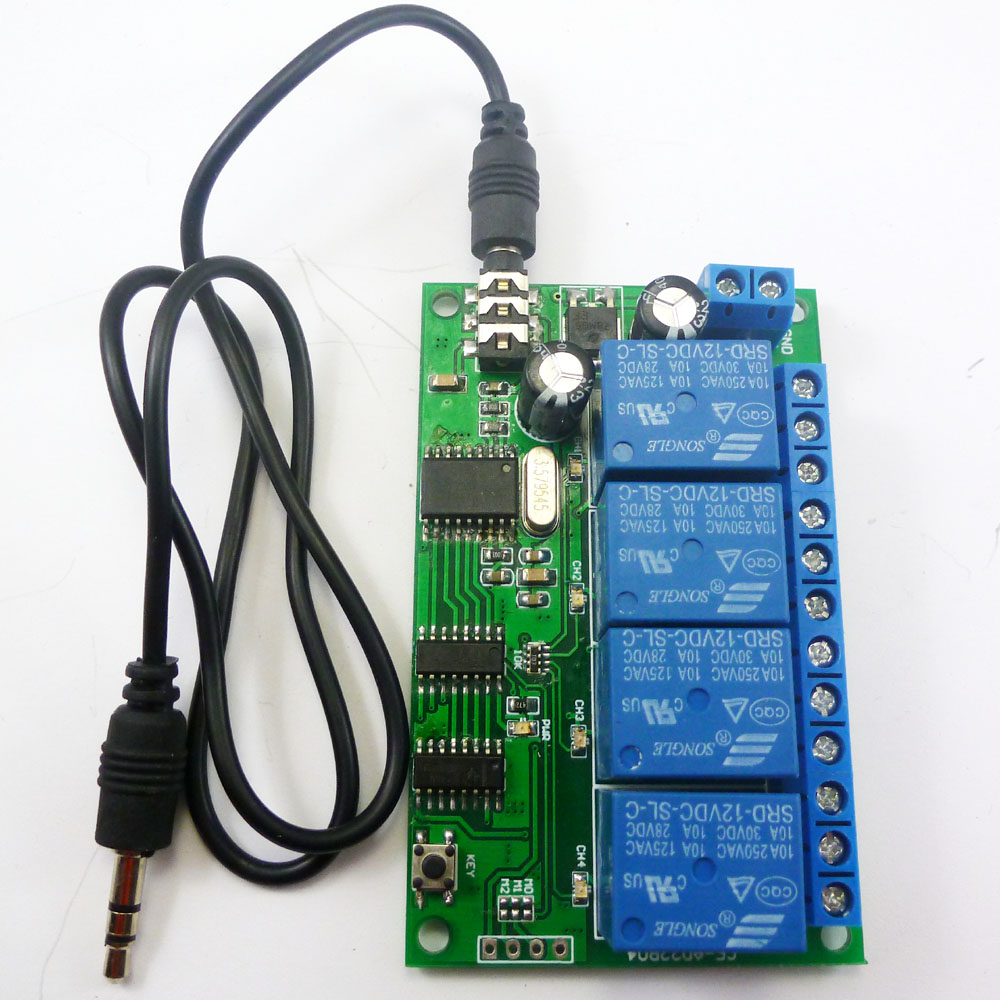

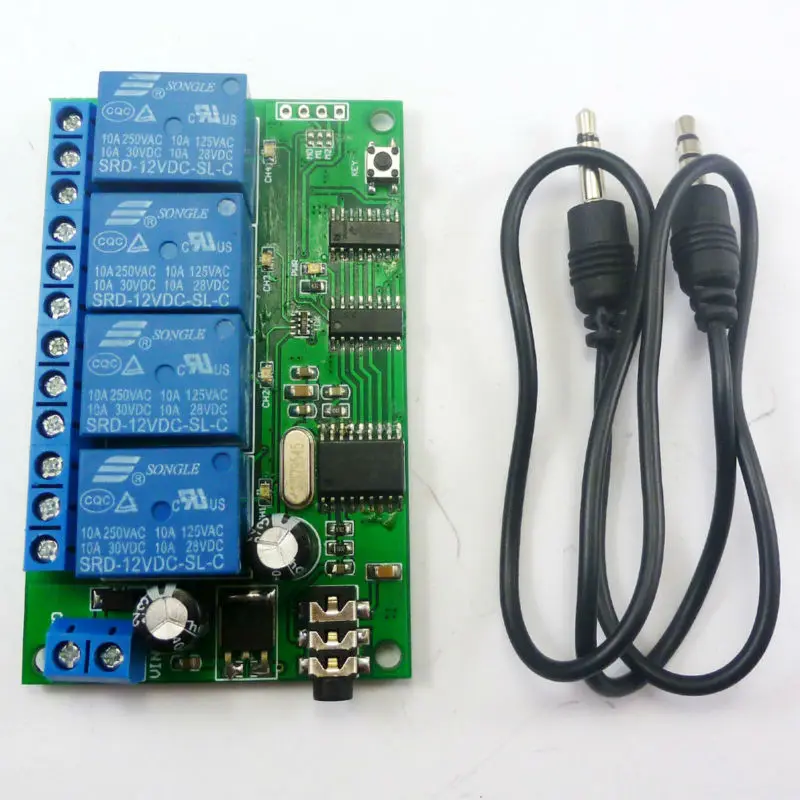

1 PCS AD22B04 DC 12V 4 Channel DTMF Decoder Relay Board ;

1 PCS Male to Male audio wire (3.5mm jack );

操作视频



功能特性：


产品型号：AD22B04


工作电压直流12伏，具备反向极性保护功能


3. 工作电流：待机状态11-13毫安，1个继电器“断开”44毫安，2个继电器“断开”77毫安，3个继电器“断开”110毫安，4个继电器“断开”140毫安

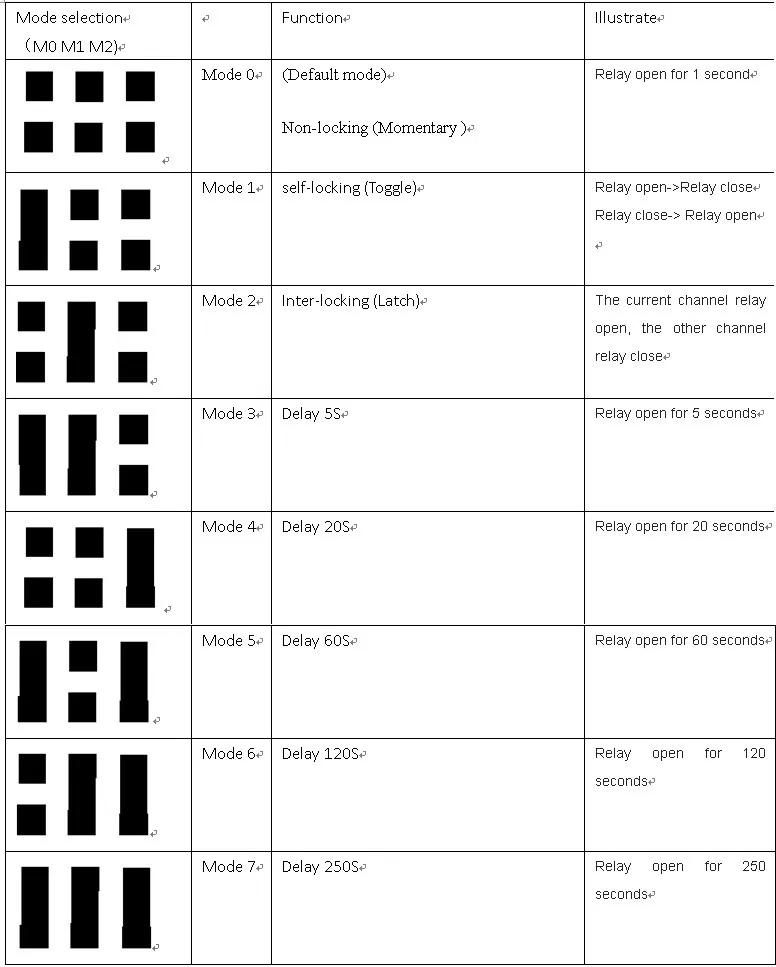

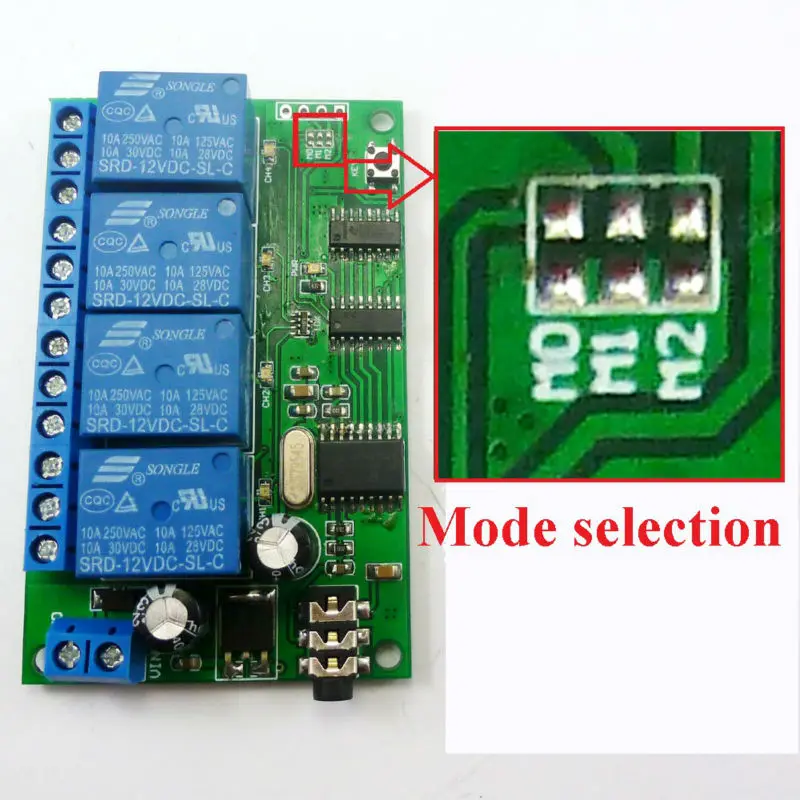

4种操作模式：非锁定（瞬时）、自锁定（切换）、互锁（锁存）、5/20/60/120/250秒延时

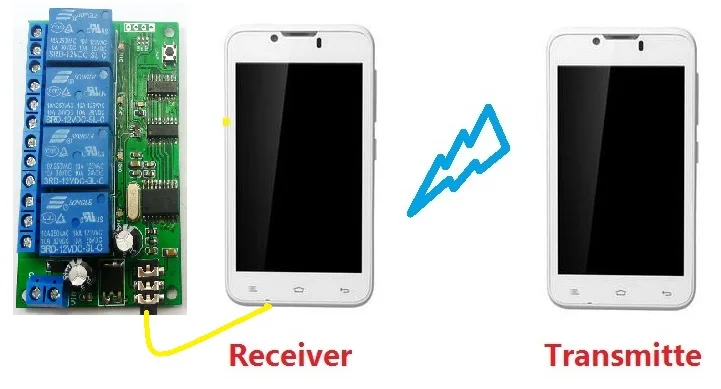

默认控制指令为1/2/3/4。示例：拨1控制继电器1，拨2控制继电器2，拨3控制继电器3，拨4控制继电器4；控制指令可任意更改1-4位。（详情请参阅《AD22B04四通道DTMF控制器指令设置手册》）。


尺寸：50 80 19.5毫米
